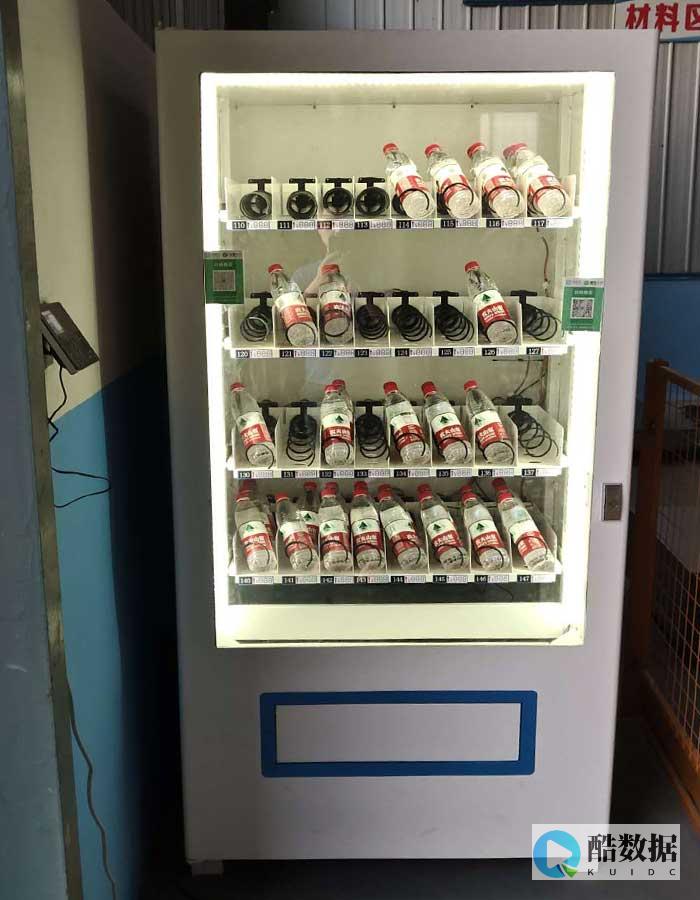

这个PLc的自动售货机怎么设计啊
1、输入：纸币1元纸币5元 纸币10元 硬币1元 找零按钮 货物选择按钮（多个）货物送出感应器。 （2元的纸币，现在好像很少见了）退币检测信号2、输出：可乐灯 咖啡灯 数码管 错误指示灯 找零灯 取货物时横轴伺服电机纵轴伺服电机 取货夹子取完货物后送货电机数个 货物指示灯数个退币开关设计思路：输入环节，a、投入不同纸币或者硬币时，有专门的识别仪器进行设别，并转换成数字信号，送给PLC的存储单元，再输入时，进行加法运算，计算出总金额。 b、选择货物时，常有2种方法，一种是在货物旁边有一个按钮，按下该按钮后，选择该货物，按下多次次，选择多少个。 另一种是键盘形式，通过键盘上输入的代码，来决定货物的代码和数量。 但无论哪种选择方式，都是将输入信号存入到PLC中，存入的内容包括M点和D点，M点用来代表某种货物，D点代表该种货物要输出的数量。 c、货物感应器感应到有货物经过时，就可以将该货物选择的记录减1，同时将剩余的金钱减去已付的金额。 输出环节a、数码管数字显示，用8个连续Y点连接一个数码管，然后在连续的10个D存储器中（如D100--D110）存放16进制的代码，使得送D100给8个Y点时，数码管正好显示某个数字。 b、亮灯，在不同时候，输出不同的灯，这个比较好处理。 c、根据M点，送入不同的数据给横轴和纵轴的伺服电机，使得步进电机能够去找到货件，并夹住，再送到出货口，最后返回原点，货物支架电机运转，补满夹走的货件，货物检测器感应到货物后，对应的D寄存器数量减一，剩余的金额也减去对应数值。 当数量大于0时，伺服电机继续这个动作。 d、送完货物后，接到退币信号时，进行退币。 退币时一般都是兑换成1元的硬币，退币开关一开，延时，关闭，退出1个硬币，检测退币的信号返回时，金额减1，当金额大于0时，退币开关重复上面的动作。
如何用oc编写自动售货机投币模块
用verilog HDL 改成VHDL 就可以了 用状态机写的/*信号定义： clk：时钟输入； reset：为系统复位信号； half_dollar：代表投入5角硬币； one_dollar：代表投入1元硬币； half_out：表示找零信号； dispense：表示机器售出一瓶饮料； collect：该信号用于提示投币者取走饮料。
要设计一份关于PLC自动售货机的毕业论文?
第一部分：1 自动售货机的简介2 自动售货机的系统结构3 中央控制元件设计4 货币识别系统5 货物选择系统6 出货及显示花钱数系统7 找钱及显示找钱数系统8 出错报警系统第二部分：1.完成系统组态或硬件配置.2.进行编程元件的地址分配.3.画输入/输出接线图及相关的图纸.4.设计梯形图的控制程序.5.编制系统的操作说明.6.自动售货机系统的注意事项具体的你去学校图书馆的维谱咨询里去查,那离有很多,我就是在那做的.
